| 製品名 |
 |
|
|
|
受注生産品 |
|
| |
|
|

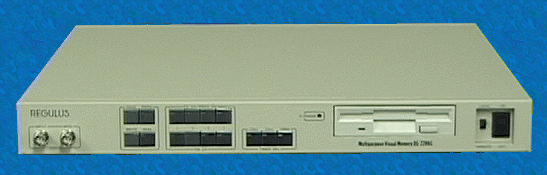

１台で４種類の静止画像を同時出力可能な４チャンネルフレームメモリー | |
|
|
|
| |
|
 |
|
|
|
| 製品概要 |
|
|
 |
入力のビデオ信号を４つのフレームメモリーにフリーズして取込み、異なる４つのチャンネルからセパレートに出力できます。メモリーに蓄積した画像データは、３．５インチフロッピーディスクに直接記録できるので、素材データの保存も簡単です。また、スタンドアローンでの運用だけでなく、ＲＳ-２３２Ｃからのリモートにより、外部映像ソースを次々と表示するようなマルチモニター、ビルボードシステムなどにも最適です。 |
 |
|
|
|
| 特徴 |
|
|
|
１入力４出力のビデオインタフェース
1系統の入力を4つのフレームメモリに時差フリーズすることで、4つのビデオアウトからそれぞれ異なる静止画を出力できます。 |
|
高画質ＮＴＳＣフルカラー表示
８ビットコンポジット符号化方式の採用で、高画質NTSCビデオ出力を実現。 |
|
|
３．５インチＦＤＤ搭載
4つのフレームメモリーに取込んだ画像をフロッピーにそのままデジタル記録可能で、映像の保管も簡単です。 |
|
|
ＲＳ−２３２Ｃによる外部制御可能
すべての操作を外部リモート可能で、コンピュータ制御による展示映像システム等の自動運転に対応可能です。 |
|
|
外部同期信号を入力可能
システム運用時、他のビデオ機器と同期したビデオ出力により、スムーズな映像切換えが行えます。 |
|
|
高さ1Uの19インチラックマウントサイズ
ＥＩＡ１ユニット分のコンパクト設計により、場所を取らずに設置できます。ラックマウント金具も標準で付属。 |
|
|
|
|
| 製品仕様 |
|
|
|
ビデオ入力 |
NTSCコンポジット
BNC×２、1.0Vp-p、75Ω､同期負 |
|
ビデオ出力 |
NTSCコンポジット
BNC×４、1.0Vp-p、75Ω､同期負 |
|
モニタ出力 |
NTSCコンポジット
BNC×２、1.0Vp-p、75Ω､同期負 |
|
同期信号入力 |
BNC×１、1.0Vp-p、75Ω |
|
符号化方式 |
コンポジット符号化方式 |
|
フロッピーディスク |
3.5インチ2HD 2.0Mbyte(独自フォーマット) |
|
外部制御 |
ＲＳ−２３２C D-SUB 25P |
|
電源 |
AC100V、100W以下 |
|
寸法 |
430(W)×44(H)×360(D) 単位mm
１９インチラックマウント可 |
|
重量 |
約５kg |
|
|
|
|
