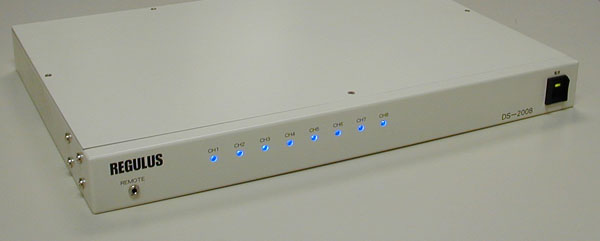

■ 8チャンネル静止画フレームメモリー 「DS−2008」 受注生産品
機器概要
本装置は、8チャンネル出力のビデオフレームメモリーです。
1入力のビデオ信号を分配して8chのビデオメモリーに個別に記録することができます。
RS-232Cコマンドを使用して、外部コンピュータ等からリモート制御することも可能です。
なお、本機は外部制御専用機ですので、操作は、外部コンピュータからの制御あるいは、
動作確認用リモコンからの操作が可能。
用途
1映像ソースから送出されるビデオ信号を静止画で8枚別々に保存します。
テロッパー装置からの静止画情報を多画面に同時に表示する場合に最適!
・競輪・競馬場内等の情報表示に
・病院内の案内装置に
項 目 |
仕 様 |
ビデオサンプリング |
4fsc(14 .318MHz) 8ビットAD/DA |

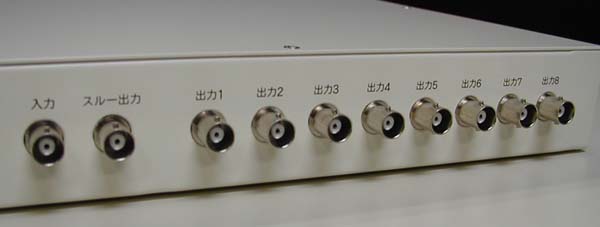

ビデオ入力1系統 |
NTSCコンポジット BNC×1 1.0Vp-p、75Ω |
ビデオ出力8系統 |
NTSCコンポジット BNC×8 1.0Vp-p、75Ω |
モニター出力 |
NTSCコンポジット BNC×1 1.0Vp-p、75Ω |
コンピュータ制御 |
RS−232C 準拠 D-SUB 9P(オスコネクタを装備) |
リモコン制御 |
専用リモコンに対応Ф 3.5mmミニジャックコネクター |
電源 |
AC100V 3P電源コネクタ |
寸法 |
430(W)×44(H)×300(D) mm |
